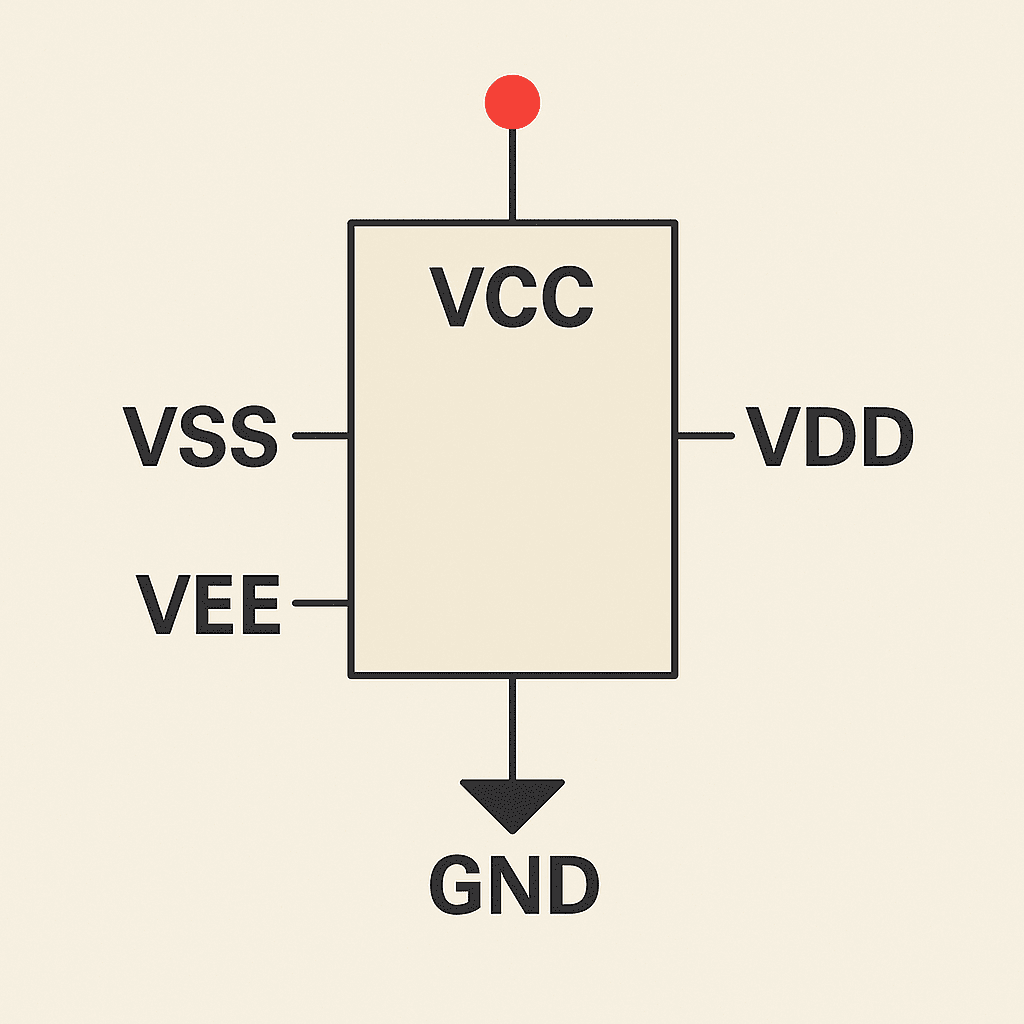

Saat membongkar skema rangkaian elektronik atau membaca datasheet komponen, kita sering menjumpai label seperti VCC, VDD, VSS, VEE, dan GND. Meski terlihat mirip, masing-masing label ini memiliki makna dan fungsi yang spesifik, tergantung pada jenis rangkaian dan arsitektur chip yang digunakan. Memahami perbedaan di antara label ini sangat penting, apalagi saat merancang atau menganalisis sistem elektronik.
1. Apa Itu VCC?
VCC adalah singkatan dari Voltage Collector to Collector (istilah ini berasal dari transistor jenis BJT). Dalam praktik modern, istilah ini umumnya digunakan untuk menandai pin catu daya positif pada chip tujuan umum.
Contoh penggunaannya:
- Pin positif pada chip logika seri 74.
- Pin suplai untuk beberapa jenis op-amp.
VCC biasanya terhubung ke tegangan positif (seperti +5V, +3.3V), tergantung kebutuhan komponen.
2. VDD: Khusus untuk Dunia Digital
VDD sering ditemukan pada chip digital, terutama yang berbasis transistor MOSFET. Singkatan ini mengacu pada Voltage Drain to Drain.
Dalam banyak IC (Integrated Circuit), VDD menjadi label standar untuk pin catu daya positif pada rangkaian digital.
Kadang kamu juga akan melihat:
- VDDA → Pin catu daya khusus bagian analog dari chip.
- VDDD → Pin catu daya khusus bagian digital dari chip.
Label tambahan ini berguna pada chip yang menggabungkan sirkuit analog dan digital dalam satu paket (seperti mikrokontroler).
3. VSS: Titik Nol-nya Dunia Digital
VSS adalah padanan dari GND di dalam chip digital. Ini merupakan pin referensi 0V, tempat arus kembali dari VDD.
Biasanya, VSS dan VDD muncul sebagai pasangan:
- VDD sebagai suplai positif.
- VSS sebagai referensi atau ground internal.
Secara praktis, VSS dihubungkan langsung ke GND sistem.
4. VEE: Untuk Daya Negatif atau Ground Referensi Analog
VEE umumnya digunakan pada rangkaian analog yang membutuhkan tegangan negatif atau referensi 0V.
Misalnya:
- Pada op-amp simetris, VCC → +15V dan VEE → -15V.
- Pada sistem yang hanya membutuhkan satu suplai negatif, VEE bisa menjadi titik referensi atau ground.
Kadang VEE juga digunakan sebagai pasangan VCC, terutama pada sirkuit analog bipolar.
5. GND: Si Netral Sejuta Umat
GND (Ground) adalah titik referensi 0V utama dalam hampir semua sirkuit elektronik. Semua tegangan diukur relatif terhadap GND.
Biasanya GND dihubungkan ke:
- VSS pada chip digital.
- VEE pada chip analog jika tidak memakai tegangan negatif.
- Body atau chassis perangkat elektronik (khusus pada sistem tertanam).
Kesimpulan
| Label | Fungsi Umum | Digunakan di |
|---|---|---|
| VCC | Tegangan positif (biasanya digital/analog) | Chip umum, logika TTL |
| VDD | Tegangan positif (khusus digital) | Chip berbasis MOSFET |
| VSS | Referensi 0V untuk VDD | Rangkaian digital |
| VEE | Tegangan negatif atau referensi analog | Op-amp, sirkuit analog |
| GND | Ground sistem, referensi tegangan | Semua sistem elektronik |
Memahami perbedaan label ini akan sangat membantu dalam membaca datasheet, memahami jalur suplai daya, serta mencegah kesalahan wiring yang bisa berakibat fatal. Jadi, sebelum menyambungkan kabel atau merancang PCB, pastikan kamu tahu apa yang sebenarnya dimaksud dengan VCC, VDD, VSS, VEE, dan GND.
